| 1、3051壓力變送器等電容式壓力變送器概述 |
 詳細資料下載 |
|
| 本系列3051壓力變送器等，是用穩定合理技術生產的高精度小型智能電容式壓 |
 |
| 力傳感器，在轉換原理上利用數字化補償技術對溫度、靜壓進行補償，提高了測 |
| 量精度，降低了溫度漂移。放大線路中有反極性保護和過載保護電路，可防止因 |
| 接線錯誤而造成的變送器損壞。該系列壓力變送器品種豐富，可實現自微差壓到 |
| 大差壓、從低壓力到高壓力、絕壓真空、高靜壓的測量，將所測壓力信號轉換成 |
| 4--20mA、0--10V等電信號輸出， 以供給指示報警儀、記錄儀、調節器等二次儀 |
| 表進行測量、指示和過程調節。可應用于石油、化工、冶金、電力、造紙、醫藥 |
| 紡織、環保等行業的差壓、壓力等過程參數的測量。 |
|
| 2、3051壓力變送器等主要功能特點及其適用領域 |
|
| 主要功能特點 |
|
適用領域 |
| ◆ 將壓力值轉換成標準的4-20mA、0-10V等信號，供給PLC及二次儀表 |
◆ 天然氣、石油、石化、煤礦開采、煤氣傳輸 |
| ◆ 可實現對待測壓力的實時監測和控制 |
◆ 科學實驗、軍工等領域，環保、污水處理廠、水利檢測等部門 |
| ◆ 智能型HART可選，更便于監測與設定 |
◆ 化工、冶金、陶瓷、電力、紡織、造紙、化纖、橡膠等工業部門 |
| ◆ 防護等級IP67，專業的防雷設計，適合各種惡劣環境下工作 |
◆ 食品、釀酒、制藥、自來水廠、水產養殖、農業灌溉、畜牧業等 |
| ◆ 超高的測量精度：±0.1%FS，可選±0.075%FS |
◆ 機械、建材、鐵路交通、造船、航空航天等重工業，智能建筑 |
|
|

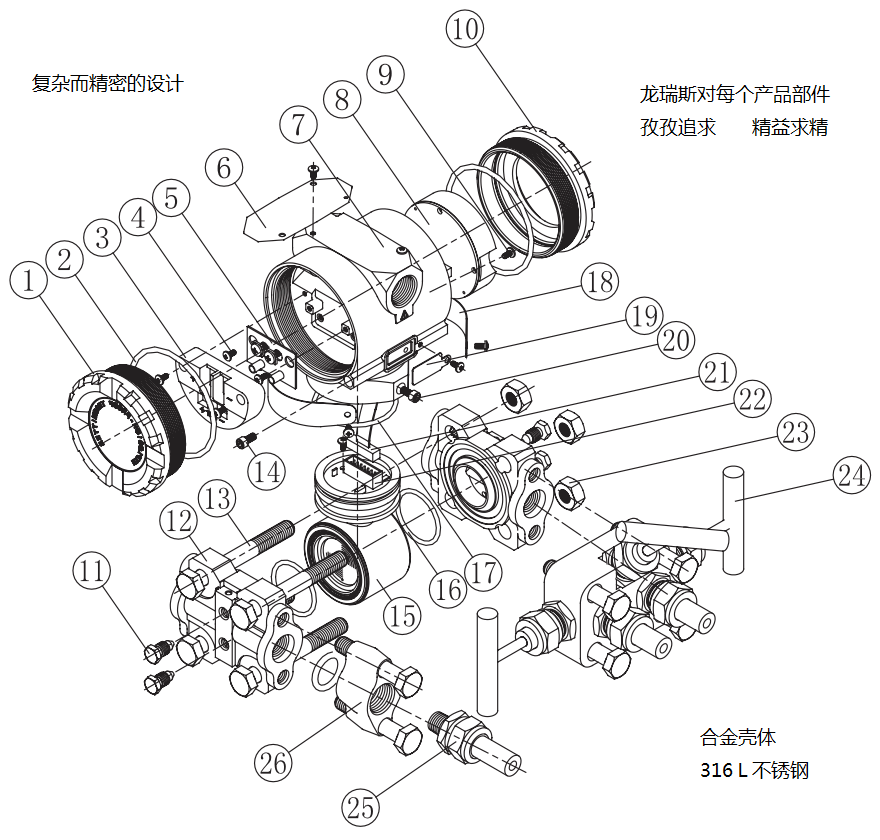

| 3、3051壓力變送器等整機結構 |
| |
 |
| 01 |
端蓋 |
02 |
密封圈 |
03 |
接線端子蓋 |
04 |
電路板安裝螺釘 |
05 |
防雷擊接線電路板 |
| 06 |
銘牌 |
07 |
殼體 |
08 |
表頭 |
09 |
表頭安裝螺釘 |
10 |
表頭蓋 |
| 11 |
排氣排液閥 |
12 |
模板 |
13 |
螺釘M10 |
14 |
蓋子鎖螺釘 |
15 |
傳感器 |
| 16 |
密封圈 |
17 |
密封圈 |
18 |
位號牌 |
19 |
調零標牌 |
20 |
殼體鎖緊螺釘 |
| 21 |
排線 |
22 |
電路板 |
23 |
螺母M10 |
24 |
三閥組(選用) |
25 |
焊管接頭（選用） |
| 26 |
腰形法蘭（選用） |
|
|
|
|
|
|
|
|
|
| |
| 4、3051壓力變送器等技術參數
| |
| |
精度等級
|
變 送 器 型 號 |
| |
| 3051智能0.1級 |
3051智能0.2級 |
3051 0.25級 |
3051 0.5級 |
|
1，2
|
| ±0.15% |
±0.2% |
±0.25% |
±0.5% |
|
3～8
|
|
9，0大壓力
|
|
遠傳
|
|
| 不靈敏區 |
無（≤0.01%） |
| 穩定性 |
十二個月內不超過量程的基本誤差值 |
| 溫度影響 |
精 度 等 級 |
| |
| 0.1級 |
0.2級 |
0.25級 |
0.5級 |
|
1，2
|
| ≤±0.2% |
≤±0.25% |
≤±0.3% |
≤±0.5% |
|
| 3～8 |
| ≤±0.1% |
≤±0.2% |
≤±0.25% |
≤±0.5% |
|
9，0大壓力
|
| ≤±0.1% |
≤±0.2% |
≤±0.3% |
≤±0.5% |
|
| 遠傳 |
| ≤±0.25% |
≤±0.35% |
≤±0.4% |
≤±0.5% |
|
| 重 量 |
約5.4kg（不包括附件，帶法蘭變送器除外） |
|
| 振動影響 |
在任何方向上振動頻率200Hz時，所引起的誤差為量程
范圍的0.05%/g；量程代碼1，2（微差壓）為±0.1%/g |
| |
電源影響
|
小于輸出范圍的±0.005%/V。
|
| 負載影響 |
電源穩定時，無負載影響。 |
| 安裝位置影響 |
當工作膜片未垂直安裝時，可能會產生約0.24 kPa零位
系統誤差， 此誤差可通過調整零位來消除， 對量程無
影響。 |
| |
| |
| 外殼防護等級 |
IP67 |
| 結構材料 |
壓力容室、接頭、泄放閥、隔離膜片等與介質接觸的零
件材料見選型表 。 螺栓為碳鋼鍍鉻； 電氣外殼為低銅
鋁合金；
電氣外殼表面涂層為環氧噴塑。 |
| |
| |
| 導壓連接件 |
在壓力容室上本身有1/4-18NPT陰螺紋連接螺孔，引壓
接頭連接螺孔有1/2-14NPT陰螺紋， 或M20×1.5—18陽
螺紋。信號線（電纜）連接孔：G 1/2”螺紋。 |
| |
| |
| |
|
|
| |
| 5、3051壓力變送器等技術選型 |
| |
|
| 3051 |
智能電容式壓力/壓差/差壓變送器 |
| 3151 |
智能電容式壓力/壓差/差壓變送器 |
| 3251 |
智能電容式壓力/壓差/差壓變送器 |
| 3351 |
智能電容式壓力/壓差/差壓變送器 |
| 3851 |
智能電容式壓力/壓差/差壓變送器 |
| |
代碼 |
變送器名稱 |
| DR |
微差壓變送器 |
| DP |
差壓變送器/差壓流量變送器 |
| HP |
高靜壓差壓變送器/高靜壓差壓流量變送器 |
| AP |
絕壓力變送器 |
| TG |
直接安裝型壓力變送器 |
| GP |
壓力變送器 |
| |
代碼 |
|
| 1 |
|
| 2 |
|
| 3 |
|
| 4 |
|
| 4D |
|
| 5 |
|
| 5D |
|
| 6 |
|
| 6D |
|
| 7 |
|
| 8 |
|
| 9 |
|
| 0 |
|
| |
代碼 |
輸出信號 |
| E |
4-20 mA DC |
| F |
4-20 mA DC(微差壓專用) |
| J |
4-20 mA DC(為輸入壓力的平方根，流量變送器專用) |
| S |
4-20 mA DC + HART信號 |
| |
代碼 |
法蘭接頭 |
排氣/排液閥 |
隔離膜片 |
填充液 |
| 22 |
316不銹鋼 |
316不銹鋼 |
316不銹鋼 |
硅油 |
| 23 |
316不銹鋼 |
316不銹鋼 |
哈氏合金C |
硅油 |
| 24 |
316不銹鋼 |
316不銹鋼 |
蒙乃爾 |
硅油 |
| 25 |
316不銹鋼 |
316不銹鋼 |
鉭 |
硅油 |
| 33 |
哈氏合金C |
哈氏合金C |
哈氏合金C |
硅油 |
| 35 |
哈氏合金C |
哈氏合金C |
鉭 |
硅油 |
| 44 |
蒙乃爾 |
蒙乃爾 |
蒙乃爾 |
硅油 |
| |
代碼 |
選用件 |
| M1 |
0～100% 線性指示表 |
| M2 |
0～100% 流量指示表 |
| M3 |
3 1/2 LCD 數字線性顯示表 |
| M4 |
智能表顯示器 |
| B1 |
管裝彎支架 |
| B2 |
板裝彎支架 |
| B3 |
管裝平支架 |
| D1 |
泄放閥在壓力室側面的上部 |
| D2 |
泄放閥在壓力室側面的下部 |
| N |
1/2-14NPT 錐管陰螺紋接頭 |
| J |
丁字形陽螺紋M20×1.5接頭 |
| d |
隔爆型 dIIBT4 |
| i |
本安型 iaIICT6 |
| |
| 3051 |
GP |
7 |
E |
22 |
M1 |
選型舉例 |
|
